Основные принципы успешного бурения гидробуром

Применение

Основная задача любого бурового оборудования, будь то гидровращатель или буровая установка, — обустройство скважин.

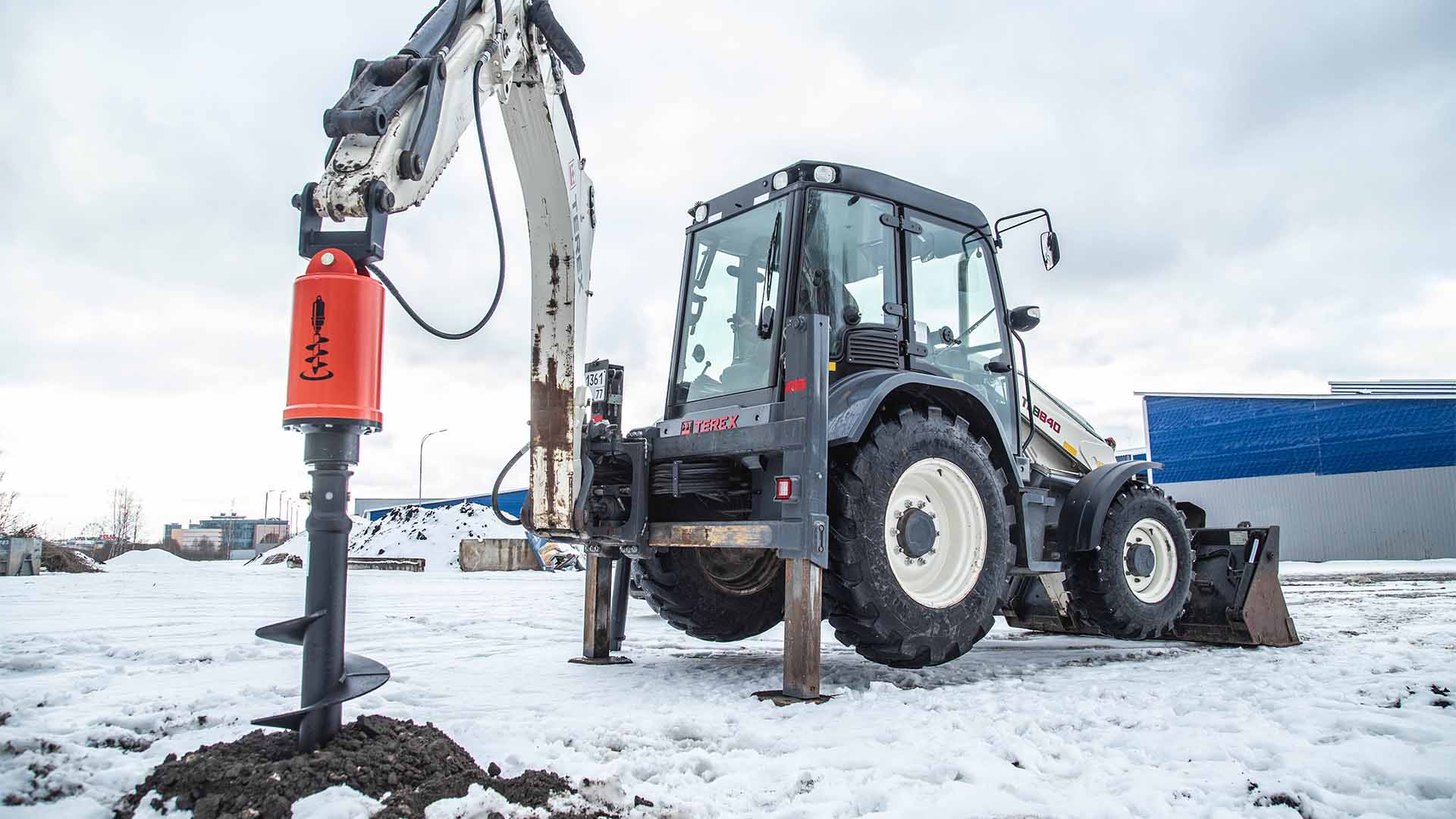

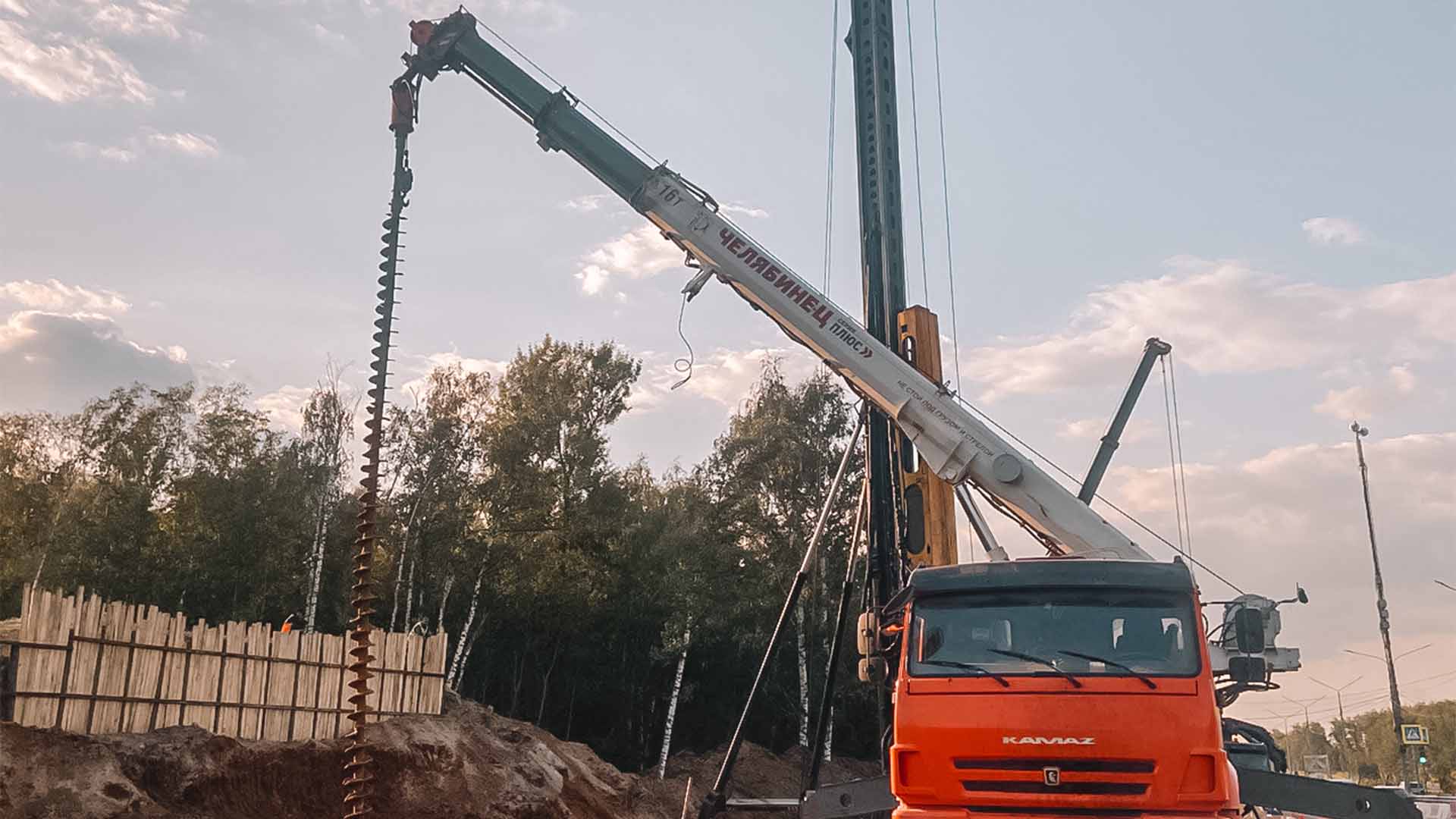

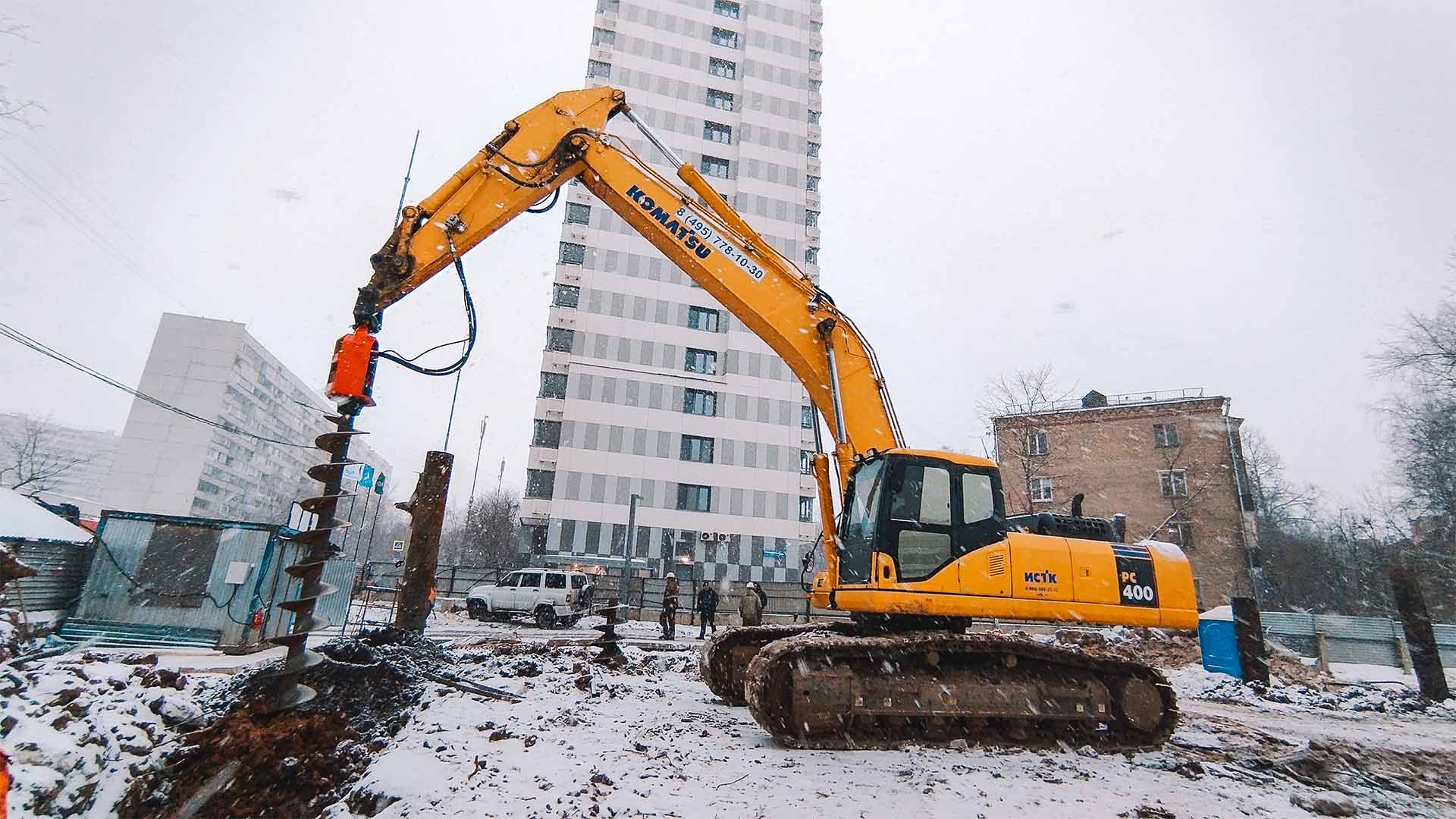

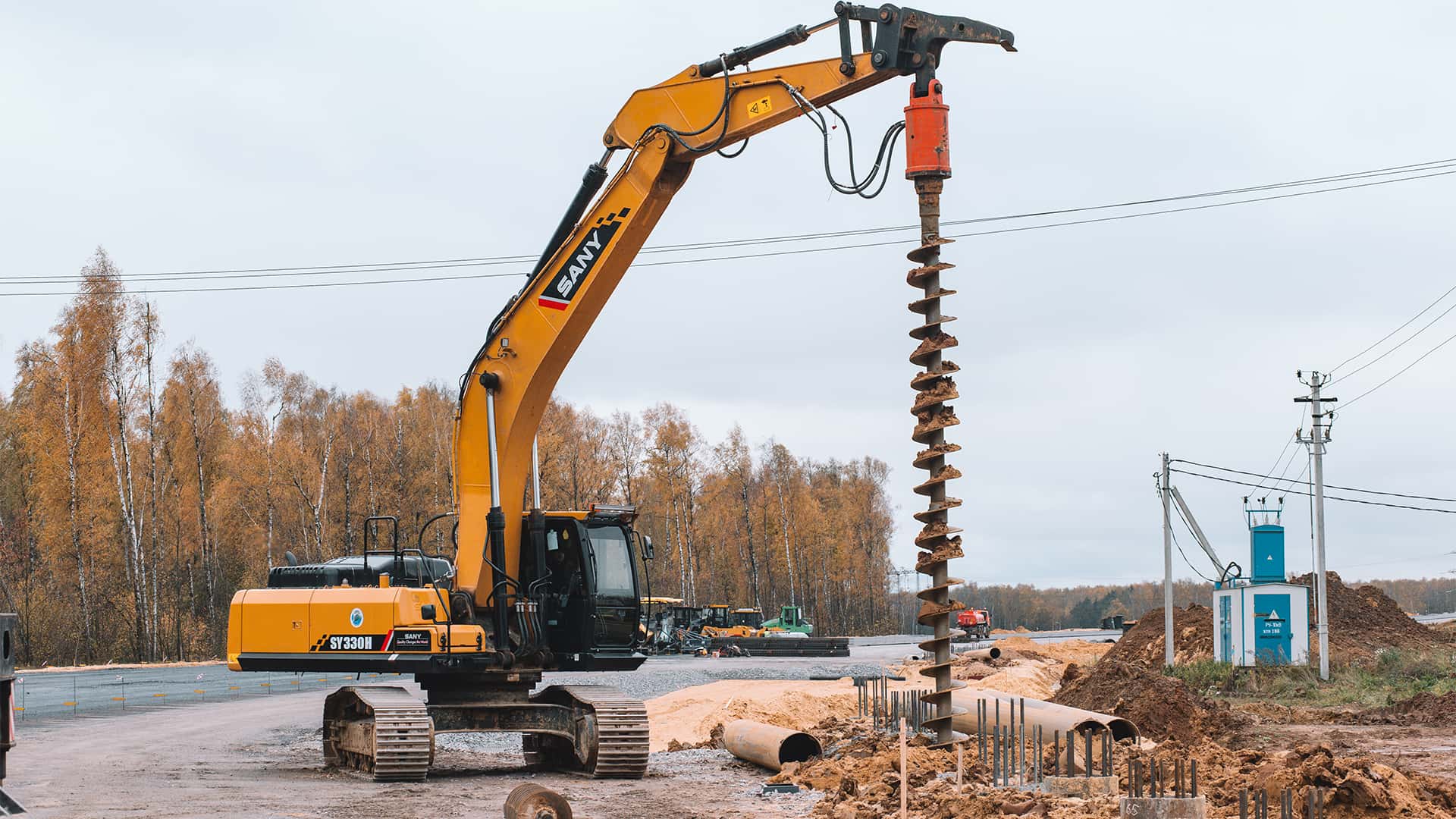

Гидравлический вращатель может устанавливаться не только на полноповоротные экскаваторы, но и на городские машины (мини-погрузчик, экскаватор-погрузчик). Гидробуры отлично справляются с установкой разнообразных опор, столбов, мачт освещения, рекламных щитов, дорожных знаков. Им также под силу прокладка коммуникаций, бурение артезианских скважин, создание дренажа и завинчивание свай.

При подборе оборудования важно учитывать возможности базовой машины (гусеничного экскаватора, КМУ или малогабаритной техники), и предстоящую задачу (тип грунта, глубину и диаметр бурения).

Технопарк «Импульс» производит гидровращатели и комплект оборудования к ним для работы в грунтах I–VI категорий на глубину до 20 метров, максимальный диаметр шнекобура — 1600 мм.

Полная комплектация

Для бурения скважины недостаточно одного вращателя. Рассмотрим весь комплект необходимого оборудования подробнее.

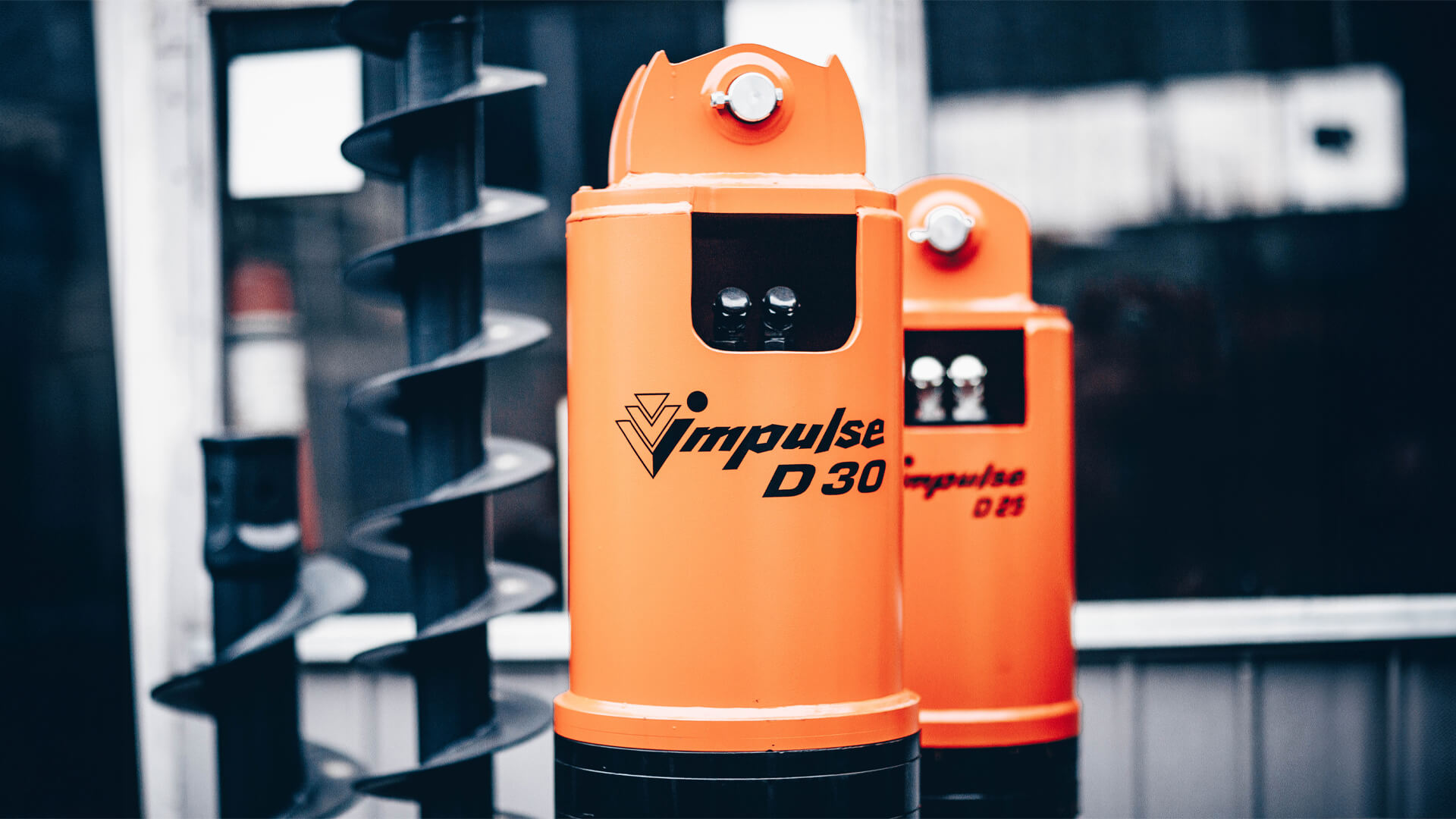

Гидровращатель

Гидравлический бур — навесное оборудование с гидравлическим приводом, предназначенное для бурения скважин, колодцев, завинчивания свай во время строительных работ и благоустройства.

Гидробуры

Подробнее

Шнеки для бурения

Подробнее

Удлинители (секции)

Подробнее

На нашем складе всегда в наличии большой выбор гидровращателей, а специалисты компании помогут подобрать правильный бур Impulse под вашу задачу.

Адаптеры

Для крепления вращателя к базовой машине необходим адаптер (на экскаваторы, мини-экскаваторы) или монтажная рама (на телескопические погрузчики, мини-погрузчики).

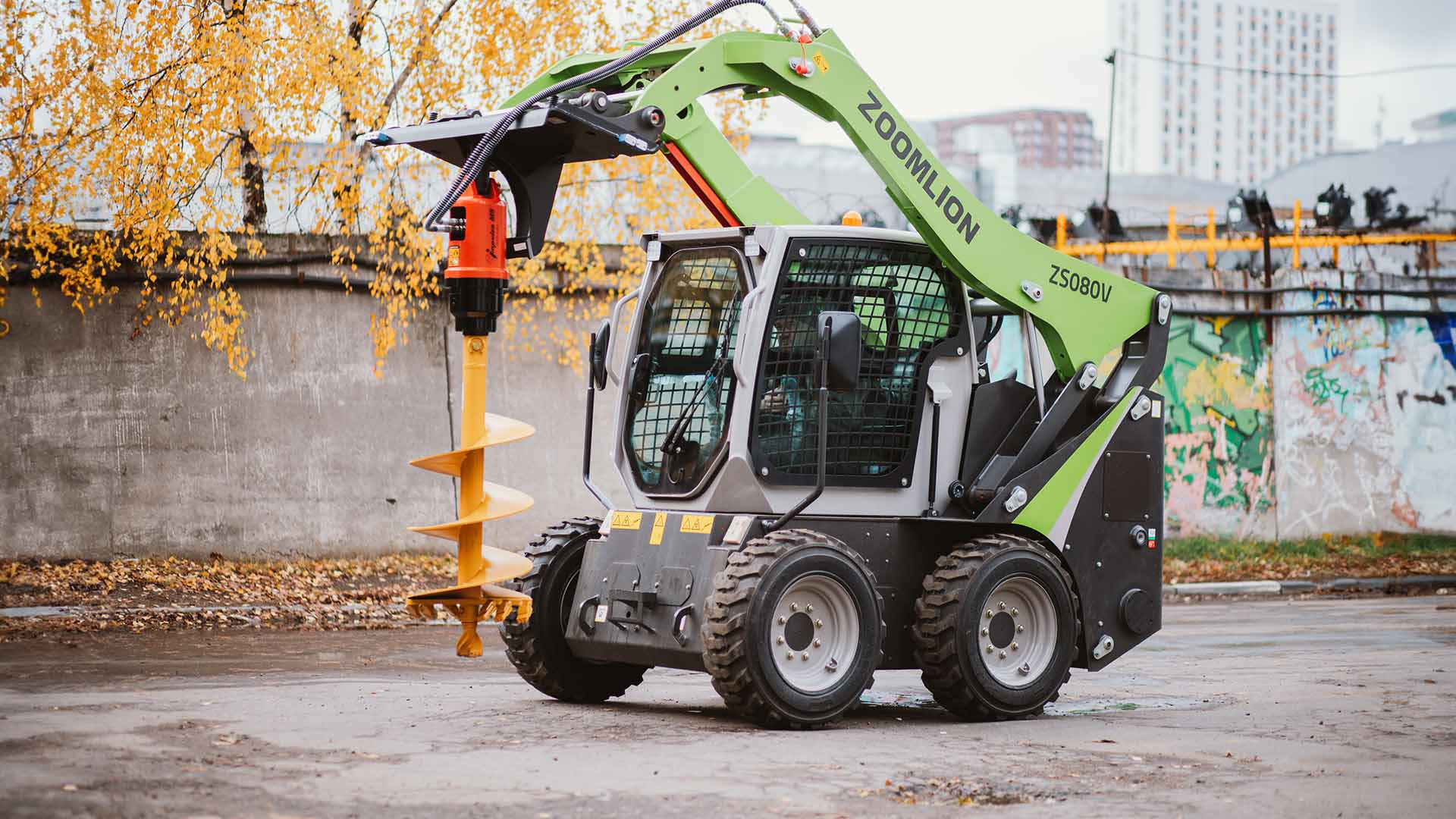

Интересным решением для мини-погрузчиков стала монтажная рама с удлинителем 800 мм. Она облегчает жизнь оператору за счет легкого позиционирования и расширяет возможности машины, в том числе по завинчиванию свай.

Что касается адаптеров, то самый популярный из них — двухпальцевый адаптер с упором, который позволяет надежно закрепить бур и даже не снимать его при перемещении.

Однопальцевый адаптер (серьга) — самый бюджетный вариант.

Обычный двухпальцевый адаптер используют все реже.

На складе Технопарка «Импульс» хранятся адаптеры под самые распространенные модели спецтехники. Кроме того, у нас действует программа «адаптера за 24 часа», которая позволит быстро укомплектовать любую машину!

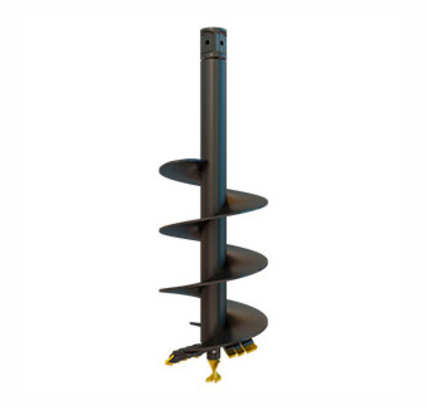

Шнекобуры и буры

Одним буром всех скважин не пробурить, поэтому мы выпускаем шнеки разного диаметра и назначения:

• Impulse БЛА – лопастные буры для категории I–IV,
• Impulse БКС – конусные буры для категории V–VI,
• Impulse БЛ-М – лопастные буры для мерзлого грунта (нескальная группа грунтов),
• Impulse БК-М – конусные буры для мерзлого грунта (нескальная группа грунтов с примесью камней).

Сложность бурения во многом зависит от того, какие слои грунта предстоит преодолеть. Буровой инструмент Impulse охватывает широкий диапазон почв, от I до VI категории по СНиП IV-2-82, от песчаного грунта до скальных пород.

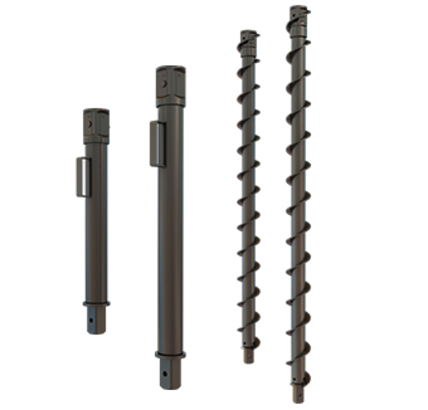

Удлинители

Длины стандартных шнеков, которыми выполняют бурение, часто не хватает для достижения проектной глубины. В этом случае используют штанговые или винтовые удлинители.

Штанговый удлинитель, или штанга, — это труба, на которую установлены втулка и хвостовик. У нее низкая цена, но при работе периодически приходится поднимать всю конструкцию, чтобы убрать из скважины грунт. Обычно этот метод применяется при бурении не глубже 6 метров.

Шнек с винтовым удлинителем формирует шнековую колонну, по которой земля поднимается снизу вверх без выемки всей буровой колонны. Производительность такого удлинителя в разы выше.

Еще один плюс винтовых удлинителей — можно использовать съемный бур. Он дешевле шнекобура и его легче заменить. Экономия может быть существенной, учитывая, что именно на бур приходится основная нагрузка, он изнашивается быстрее других элементов. К тому же на одной шнековой колонне можно менять разные буры, не меняя всю колонну. Грамотный подбор сменных буров позволит выехать на работу практически на любой участок с компактным набором для бурения, не зная подробности о грунтах.

Технопарк «Импульс» производит шнековые удлинители диаметром до 1500 мм, и длиной от 2000 до 6000 мм (с шагом 500 мм).

В процессе бурения скважин диаметром от 900 мм лучше использовать штанговые удлинители: увеличенная масса бурового инструмента и повышенная нагрузка, вызванная трением реборд о стенки скважин, передаются на гидровращатель и могут вызвать негативные последствия.

Запуск оборудования

Первый этап при работе с гидровращателем — изучение инструкции. Гидролиния базовой машины должна соответствовать требованиям вращателя. Убедившись, что все технические параметры в норме, можно приступать к установке гидробура на адаптер (силами как минимум двух человек) и подключению гидравлики.

Гидровращатель всегда подключается к независимой гидролинии (линии, которая используется для дополнительного навесного оборудования). РВД для подключения идут в комплекте.

Для более мощных вращателей (от Impulse D15 до Impulse DH120) обязательна дренажная линия. Для остальных моделей подключение к дренажу применяется, только если обратное давление в сливной линии превышает допустимое значение.

Перед началом эксплуатации важно провести приработку, это увеличит срок службы вращателя. Мотор должен поработать при загрузке 30% по 20 минут в каждом направлении, и только потом его можно загрузить на полную мощность.

Также не забывайте прогревать вращатель перед началом работы, особенно в зимний период. Планетарный редуктор должен работать при температуре масла от +5 до +30°C. При более низкой температуре масла (+5°C и ниже) рекомендуется запускать привод медленно, без нагрузки, на минимальной скорости. Таким образом, разогретое масло из базовой машины будет поступать через РВД к мотору гидровращателя, нагревая при этом редукторное масло до минимально рекомендуемой рабочей температуры. После прогрева можно начинать работу.

Приступая к работе

Перед началом работы необходимо тщательно изучить топографию местности, узнать риски оседания грунта, угол уклона, проверить, не велись ли раньше здесь земляные работы. Проведите исследование грунта, чтобы подобрать правильные зубья и пилоты/забурники. Тщательно осмотрите рабочую площадку и оцените потенциальные риски. Избегайте подземных источников опасности, таких как водные, газовые и электрические коммуникации.

Если возникли какие-то сомнения, используйте инструментальные детекторы и проконсультируйтесь с профессионалами перед началом работ.

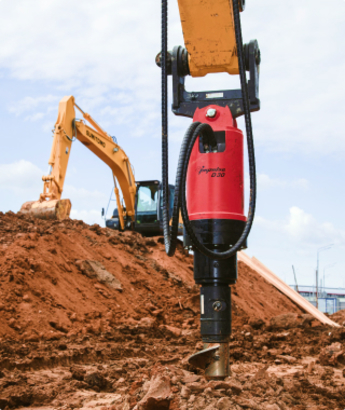

Перед началом бурения убедитесь, что бур вращается в правильном направлении — по часовой стрелке. Осторожно опускайте рукоять базовой машины, прикладывая усилие к гидробуру. Усилие должно соответствовать тяжести грунта — чем тяжелее грунт, тем больше усилия необходимо приложить. Важно не опускать гидробур с избыточным давлением, это может повредить гидравлическую систему. Постоянно следите за вертикальным положением гидробура, чтобы избежать возможных повреждений.

В ходе работы

Время от времени бурение нужно прерывать: останавливать подачу вниз и давать инструменту провернуться на месте, отсекая часть почвы. Частота таких остановок определяется опытным путем.

Чаще всего неудачей заканчивается попытка погрузить бур за одно движение (по принципу вкручивания самореза), а затем так же одним движением его извлечь.

Если при попытке вынуть буровой инструмент возникает сильное сопротивление, необходимо переключить направление вращения гидробура и медленно вынимать его, соблюдая вертикальность. Не надо тянуть оборудование, это может привести к поломке.

Регулярное очищение скважины и бурового инструмента в ходе бурения увеличивает срок службы и снижает износ оборудования.

При бурении скальной породы можно использовать воду, чтобы увеличить эффективность работы и срок службы режущих элементов. Медленная подача воды и регулярное извлечение бура из скважины помогут охладить режущие элементы и избежать повышенного износа. Общая производительность в результате вырастет, несмотря на паузы в работе.

Важно! Запрещается извлекать бур из скважины под углом, это ведет к изгибу шнекобура, шнека или удлинителя, что влечет снижение производительности и выход из строя.

Важно! Для очистки шнека от грунта нельзя дергать бур вправо-влево, без полной остановки. Из-за этого возникают резкие перепады давления, которые снижают срок службы оборудования. Также дерганье шнека может привести к повреждению внутреннего вала гидромотора.

Сервисное обслуживание

Своевременное обслуживание планетарного редуктора позволит продлить срок службы гидровращателя на неограниченный срок.

Не забывайте регулярно менять масло, залитое в корпус редуктора. Обычно это делают 2 раза в год, при смене сезонов, когда летнее масло меняется на зимнее (и наоборот). Если сезонность в вашем регионе не так ярко выражена, то масло может меняться не так часто, но не реже одного раза в год.

Еще необходимо не реже раза в год открывать крышку корпуса и проверять состояние зубчатых элементов редуктора (солнечной передачи, венца, сателлитов) и надежность их посадки на водиле.

Проводить эти работы должен специалист, поэтому если у вас в штате нет техников, рекомендуем обратиться в сервисный центр Технопарка «Импульс».

Если у вас остались вопросы, обращайтесь к нашим менеджерам и сервисным инженерам, мы всегда рады вам помочь!
