Совместимость экскаваторов китайского производства с гидровращателями: ключевые факторы для правильного выбора

В этой статье хотим поделиться важной информацией, полученной на основании анализа отличительных характеристик представленной на рынке китайской спецтехники и ее совместимости с гидровращателями. В связи с этим учитывались такие показатели, как гидравлические параметры, рабочие характеристики, масса техники, системы крепления, возможности адаптации дополнительного оборудования.

Прежде чем перейти к подбору бурового оборудования, вспомним основные шаги по его установке на экскаватор.

Монтаж гидробура

Для оснастки базовой машины гидровращателем применяем адаптерную подвеску или монтажную раму. Далее выполняем подключение к гидравлическому контуру машины путем соединения оборудования к гидравлической системе экскаватора с применением рукавов высокого давления (РВД), которые входят в комплект поставки гидробуров.

Соединение выполняется через переходники-адаптеры или с использованием быстроразъемных соединений (БРС).

Монтажные наборы для различных моделей и брендов китайской строительной техники всегда у нас в наличии на складе.

При подключении к дренажной линии возникает важная деталь. Для гидробуров с крутящим моментом 30000 Нм и выше установлены строгие требования к сливу излишков гидравлической жидкости в бак экскаватора, для чего необходим дренажный канал. Для гидровращателей Impulse M15 — M80 наличие дренажной системы обязательное требование (входит в комплект). Для моделей Impulse M3 — M7 дренажный канал не является строгим требованием.

Основные правила подключения дренажной системы:

• Использование БРС строго запрещено!
• Давление в дренажной системе должно поддерживаться на уровне 0 — 2 бар, поэтому вывод монтируем напрямую в гидравлический резервуар

При соблюдении этих условий и профессиональной установке ваш экскаватор будет готов к бурению грунтов I — VI категорий по СНиП IV-2-82.

Мини-погрузчики, произведенные в Китае

На заре рынка этой техники стояли бренды XCMG, LiuGong, Sunward. Сейчас ряд наименований компаний-производителей мини-погрузчиков из Китая пополнился благодаря Lonking, Bull, Zoomlion, Wecan и прочим.

Монтажные размеры у любого китайского мини-погрузчика стандартные, соответствующие системе креплений типа Bobtach. Это значит — типовые монтажные рамы, которые можно приобрести по всей стране.

Расширить возможности бурения скважин и завинчивания свай можно за счет удлинителя рамы — «гуська». При его задействовании, появляются преимущества: способность завинчивать сваи увеличенной длины, бурить шнекобурами большего диаметра, удобство позиционирования.

Для подбора подходящего ямобура потребуется информация о наличии функции High Flow (высокий поток). Отсутствие этой опции ограничивает поток до 65-70 литров в минуту, тогда как его присутствие увеличивает поток до 120 литров в минуту и более.

Без опции High Flow лучше всего подойдёт Impulse М3. Вы можете рассмотреть и Impulse М5, хотя работа будет медленнее, но больший крутящий момент облегчит бурение отверстий более 500 мм в диаметре.

С функцией High Flow это Impulse М5 или М7. Последний бурит отверстия от 150 до 1000 мм в диаметре. Мини-погрузчики редко используют для столь крупных работ.

Универсальным выбором для продуктивного бурения на глубину до 4 метров будет Impulse М5 в комплекте с удлинителем рамы «гуськом».

Для любого варианта китайского мини-погрузчика характерно выполнение соединений для гидролиний с функцией быстрого разъема размером 3/4 дюйма и наличие универсальной двухпоточной гидроразводки.

Основная идея в подборе гидробуров для мини-погрузчиков из Китая — процесс остался прежним, несмотря на смену производителей техники.

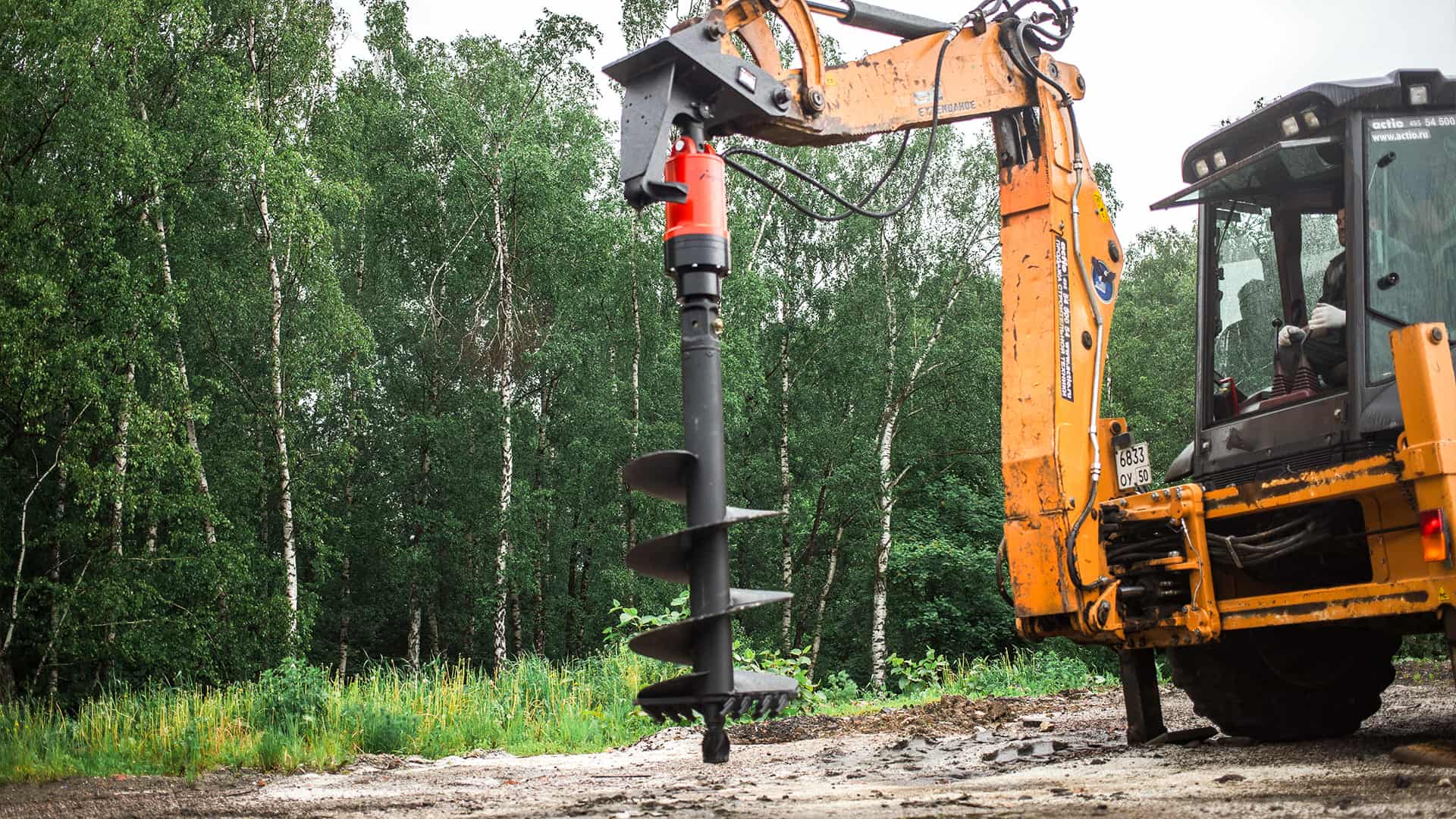

Экскаваторы-погрузчики китайского производства

Линейка экскаваторов-погрузчиков представлена брендами LiuGong, XCMG, Lee Bay, Everum, Lonking, CDLG, Runmax, Maxbull, Shanmonn, LGCM, Bizon, Leist gross, Yugong, Shanwei, Lovol, Sinomach, LGCE, Sany, Bull, HZM, XGMA и это далеко не полный перечень.

Найти подходящий гидравлический вращатель нетрудно, так как гидравлические параметры китайских экскаваторов-погрузчиков сравнимы с зарубежными аналогами, обеспечивают поток 80-130 литров в минуту и более. Гидровращатель Impulse М7 рассчитан на 5 метров и диаметр 150-1000мм.

Вариативность крепежных систем на китайских экскаваторах-погрузчиках создает сложности для подбора соответствующего адаптера. Многие марки имеют свои уникальные размеры, иногда даже одна и та же модель, в зависимости от времени выпуска, может отличаться размерами. Наша компания — ведущий поставщик навесного оборудования — располагает всей нужной информацией о размерах, обеспечила наличие адаптеров на складе для 97% моделей. В оставшихся случаях — мы готовы предложить консультацию для правильного заказа. Возможно также изготовление по индивидуальному заказу с использованием стандартных компонентов адаптеров, при минимально коротком сроке производства.

Наши специалисты помогут вам улучшить ваш экскаватор, для этого есть несколько приемов:

• модернизация до двухпоточной системы;
• комплектация вращателя блоком реверса Impulse;
• установка реверсивного клапана на адаптер.

Последние два способа экономичны и просты в реализации. Блок реверса крепится на моторе вращателя, а реверсивный клапан можно установить где угодно, хотя оптимальным местом будет двухпальцевый адаптер с упором.

Чтобы избежать доработки адаптера, наша компания несколько лет назад начала выпуск всех адаптеров с возможностью установки реверсивного клапана. Этот подход позволяет:

• упростить процесс превращения однопоточной системы в двухпоточную;
• начать работу со стандартной однопоточной гидроразводкой, а при необходимости дополнительно приобрести реверсивный клапан Impulse, который легко устанавливается согласно инструкции.

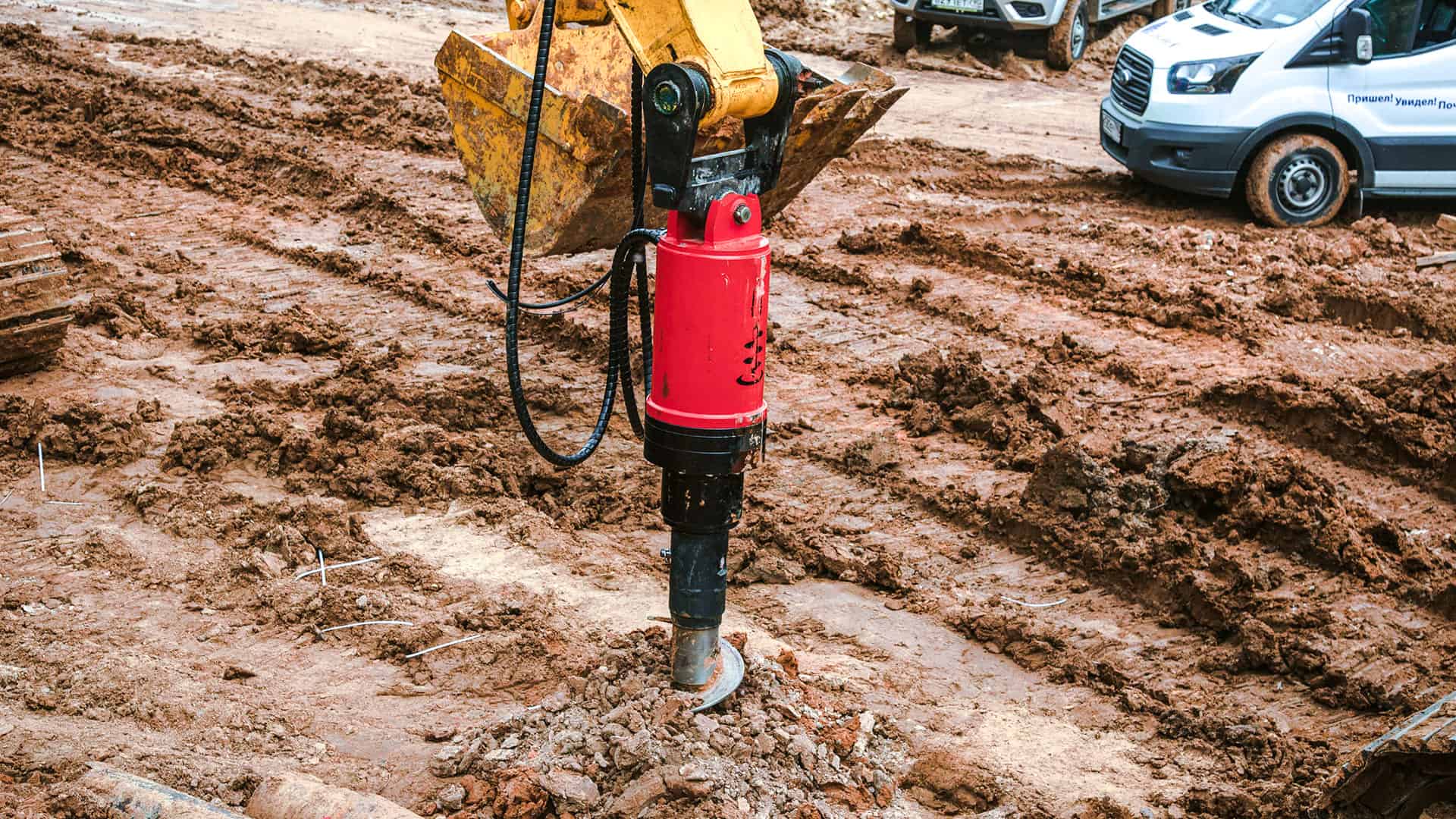

Мини-экскавторы из Китая

В сегменте китайских мини-экскаваторов список марок обширен. Вот только небольшой перечень имен, формирующих длинную ленту производителей: Rhinoceros, Xiniu, Micro Digger, Mini Digger, Hightop, Sanward, Carter, Heng Wang, LiuGong, Lonking, Lovol, Runmax, Sany, SDLG, XCMG.

В линейке мини-экскаваторов: компактные мини-экскаваторы весом меньше тонны с гидравликой до 35 л/мин и более мощные — 8-тонные модели с потоком до 140 л/мин.

Для каждой модели у нас найдется подходящий гидровращатель.

Мини-экскаваторы не предназначены для сверхтяжелых задач, следовательно, основное внимание к производительности гидравлики. В зависимости от ее параметров гидровращатели подбираются следующим образом:

Impulse М3 — для потока 27 — 75 л/мин и диаметра 100 — 600мм;

Impulse М5 — для потока 50 — 95 л/мин и диаметра 100 — 800мм.

Для более тяжелых машин, масса которых составляет 5-9 тонн и гидросистема поддерживает поток выше 100 л/мин, уместно применение гидровращателей с повышенным крутящим моментом:

Impulse М7 — для потока 60 — 135 л/мин и диаметра 150 — 1000мм.

Таким гидробуром оснащают экскаваторы-погрузчики для бурения скважин на глубину до 5 метров и диаметром до 1000 мм.

Для удобства наших клиентов мы составили базу размеров адаптеров, соответствующих моделям мини-экскаваторов китайского производства.

Благодаря изучению запросов клиентов, анализу специализированных изданий и существующему на рынке спросу мы установили марки и модели мини-экскаваторов китайского производства, находящиеся в России. На нашем сайте представлен весь список доступных адаптеров для этих моделей, при этом мы регулярно расширяем складские позиции.

Китайские мини-экскаваторы в комплекте обычно имеют дополнительные гидравлические линии для подключения различного оборудования. В отличие от японских и западных аналогов, в китайских моделях преимущественно — однопоточная гидроразводка.

Наши адаптеры, которые мы выпускаем специально для китайских мини-экскаваторов, сразу совместимы с реверсивными клапанами, что освобождает от необходимости работать с неудобной однопоточной системой.

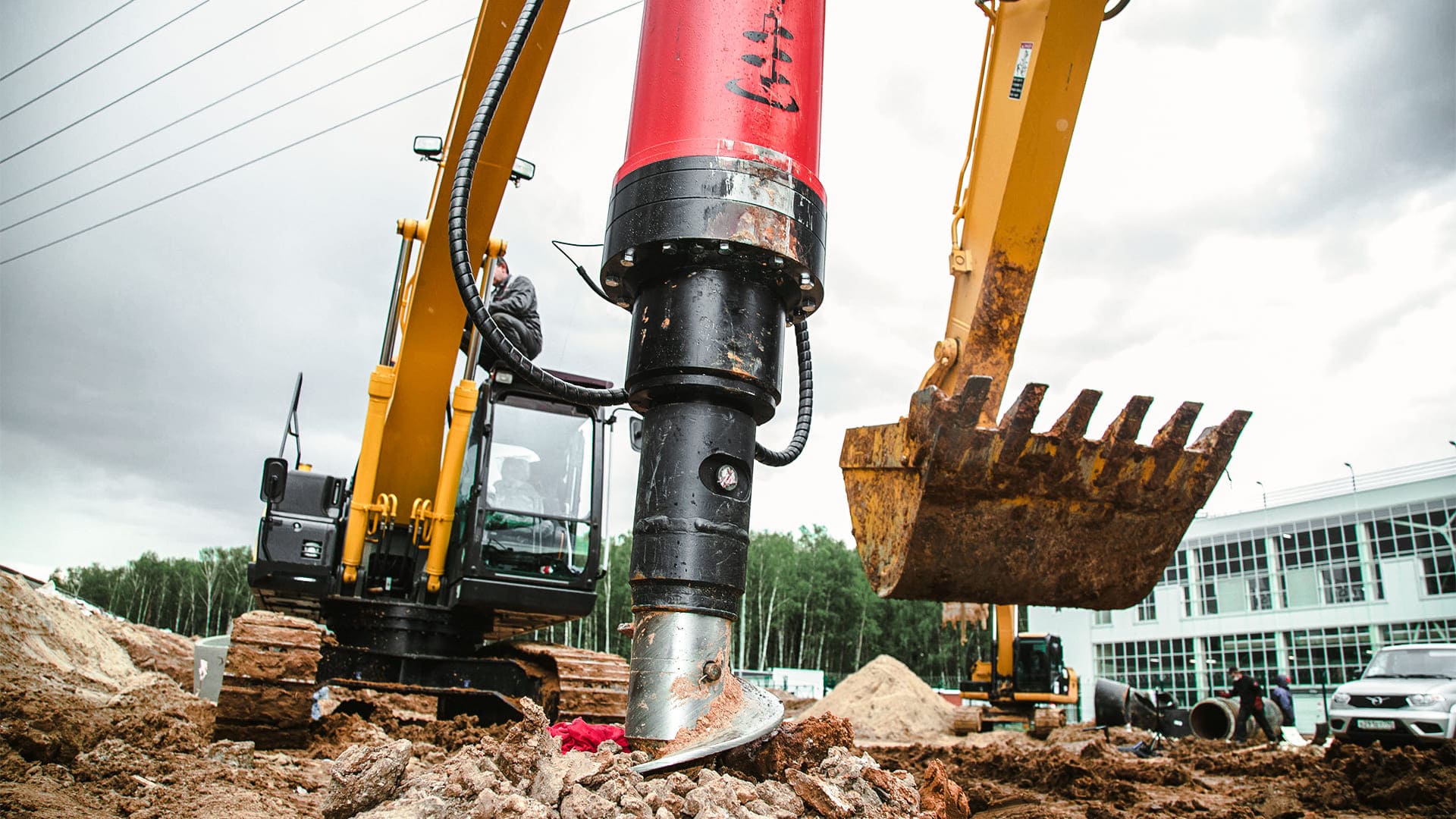

Китайские экскаваторы

Хорошо известны профессионалам имена таких брендов, как XCMG, Sany, Liu Gong, Sunward, SDLG Lonking. К ним присоединились новинки: Lovol, Zoomlion и не только. Эти экскаваторы массой от 12 до 50 тонн используются в буровых и свайных работах.

Выбор гидробуров для них проводим на основе тех же критериев, что и для любых экскаваторов, учитывая следующие характеристики:

диаметр и глубина бурения; тип грунта, в котором будет производиться бурение; вес базовой машины; производительность гидравлической системы (л/мин); давление в гидросистеме (бар).

Для определения соответствующего гидровращателя можно использовать следующие соотношения:

Impulse М15 для экскаватора массой 10 — 15 тонн;

Impulse М25 для экскаватора массой 15 — 22 тонны;

Impulse М50, М80 для экскаватора массой 22 — 50 тонн.

Гидролинии на китайских экскаваторах мало разнятся с системами, установленными на других машинах: их либо нет, либо однопоточные.

Процесс выбора остается стандартным: анализируем исходные данные, проектируем необходимые изменения и проводим доработку.

Возможные пути преобразования гидролинии вашего экскаватора:

• модернизация однопоточной гидролинии в двухпоточную;
• комплектация вращателя блоком реверса Impulse;
• превращение однопоточной в двухпоточную с реверсивным клапаном.

Последний вариант наиболее бюджетный и простой.

Для некоторых экскаваторных гидробуров требуется дополнительная дренажная линия с давлением 0 — 2 бар, что достигается единственным методом — подключением дренажного слива прямо в масляный бак.

Неправильное подключение, например к сливной линии гидроразводки, выведет из строя оборудование. Использование БРС на дренажной линии недопустимо.

На нашем заводе налажен выпуск адаптеров для различных моделей экскаваторов. Адаптеры доступны как со склада, так и могут быть изготовлены по индивидуальному заказу. Многие китайские экскаваторы имеют совместимые посадочные размеры с адаптерами для экскаваторов, произведённых в других странах.

Заключение

Выбрать подходящий гидробур для китайской техники так же просто, как и для любых других машин. Имеющиеся некоторые особенности не составят трудности для наших клиентов, мы предусмотрели возможные сложности и продумали варианты их решения.

Вы всегда сможете получить экспертный совет по бурению, обратившись в нашу компанию. Мы определим для вас навесное оборудование, отвечающее параметрам вашей техники и выполняемой задаче.

30-летний опыт производства спецтехники послужит основанием для доверия к нам! А уверенность дополнит ассортимент гидровращателей, комплектующих к ним, адаптеров, бурового инструмента с расходниками на сумму более 40 миллионов рублей. Мы всегда рады видеть вас среди наших клиентов!
